コンビニ料金代理収納バーコード GS1-128について
コンビニバーコード（コンビニ収納バーコード・標準料金代理収納バーコード）は３段又は４段のJANコードを振込伝票に印刷する方式でした。しかしコンビニでの料金代理収納時、４つのバーコードを読みとる場合の迅速な操作性やバーコード表示スペースの削減などを目的に平成14年7月よりバーコード体系をJANコードからGS1-128 [旧名称：UCC/EAN128]にし、３段及び４段の情報を１段にする事への切り替えがスタートしました。
GS1-128 [UCC/EAN128]はコンビニの60mmのスキャナーに納まるバーコードの長さにし、かついずれのスキャナーでも読めるGS1-128 [UCC/EAN128]バーコードは非常に高精度な印刷が要求されます。これはプリンター方式や、紙質、バーコード作成ソフト全てに於いて厳しいハードルです。
コンビニ料金代理収納のバーコード
コンビニ料金代理収納バーコードについて
コンビニエンスストアなどのPOSシステムによって処理される料金代理収納のために利用されています。
1987年に財団法人流通システム開発センター（現GS1 Japan 一般財団法人流通システム開発センター）がJANシンボルによるコード体系を制定し、同年10月、（株）セブン-イレブン・ジャパンと東京電力（株）との間で実施したのが始まりです。
現在はGS1-128シンボルに統一され、公共料金、通信販売、授業料等の支払いに広く利用されています。
コンビニ料金代理収納のバーコードシンボルについて
「GS1-128シンボルによる標準料金代理収納ガイドライン」により、GS1-128[UCC/EAN128]を1段表示することで統一されています。
コンビニ料金代理収納のバーコード体系について

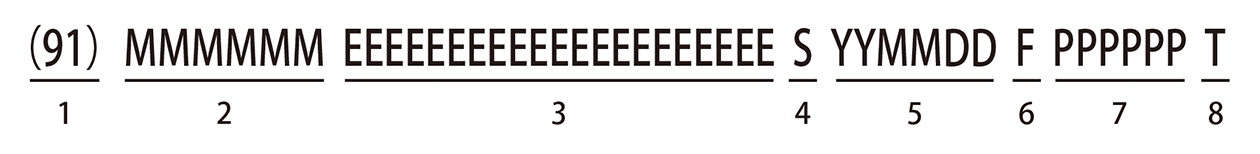

◆バーコード表示の各項目
バーコードの内容は44桁固定長とし、各項目は以下の通りとなります。
| コード体系 | |||
|---|---|---|---|
 |
|||
| 表示順 | 項目 | 内容 | 桁数 |
| 1 | 91 | アプリケーション識別子（AI） コンビニ料金代理収納バーコードでは「91」を使用 |
2 |
| 2 | MMMMMM | 請求書発行企業コード （7桁GS1事業者コードの1桁目「4」を除く6桁） |
6 |
| 3 | E…E（21桁） | 自由使用欄 21桁未満の場合は「0」を追加して21桁とする |
21 |
| 4 | S | 再発行区分 「0」：初回発行、「1」：１回目の再発行 |
1 |
| 5 | YYMMDD | 支払期限日（西暦下２桁+月+日） 支払期限日を設けない場合は「999999」 |
6 |
| 6 | F | 印紙フラグ 「0」：貼らない、「1」：貼る |
1 |
| 7 | PPPPPP | 支払金額（円単位） | 6 |
| 8 | T | チェックデジット 誤読を防ぐため１〜43桁の数値に対してモジュラス10の計算方式で算出 |
1 |

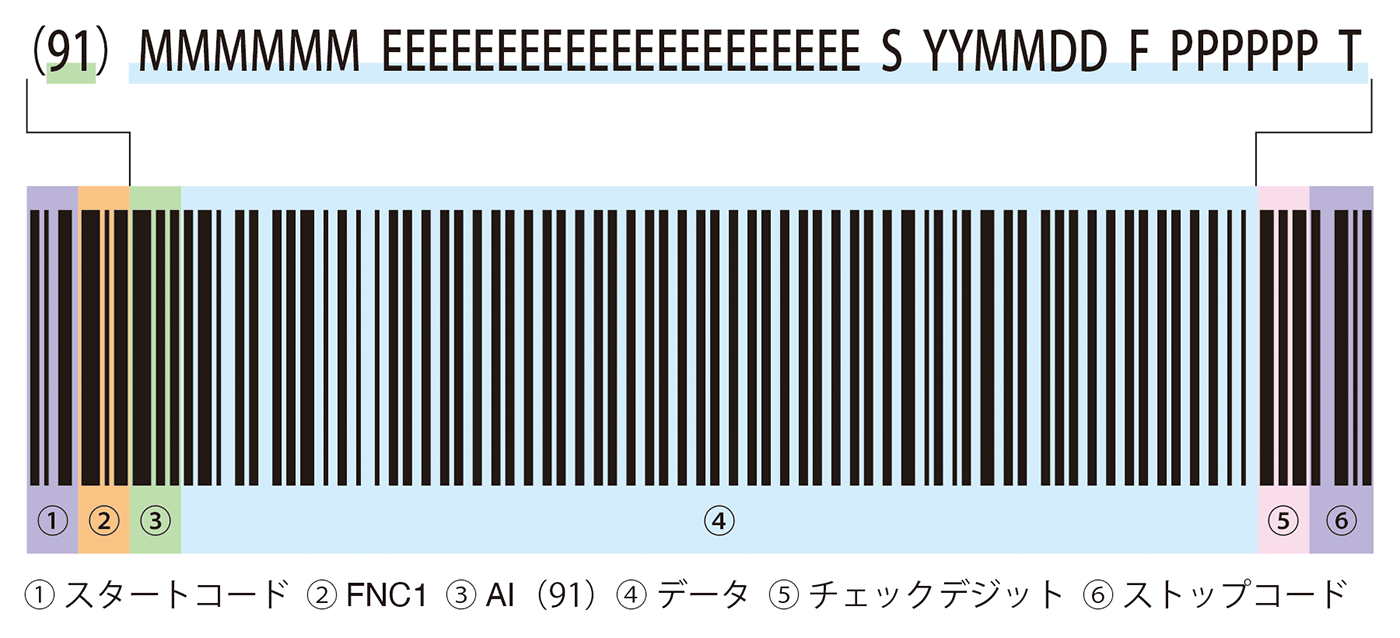

◆バーコードGS1-128の構造
- CODE128とGS1-128を識別するために、スタートコード直後に[FNC1]が入ります。
◆バーコードGS1-128の表示
- 左右の余白(クワイエットゾーン)を含むバーコードのシンボル長は 60mm以内とします。クワイエットゾーンは左右それぞれ 2.54mmとします。
- バーコードの高さは、原則 10mm以上とします。
◆目視文字
バーコードの内容が目視でわかるようにバーコードの下に内容を表示します。
- 文字の大きさは8ポイント以上にします。
- 2段表示とし、指定位置にハイフンを入れます。
- アプリケーション識別子91を括弧でくくります。
◆バーコードGS1-128のサンプル
